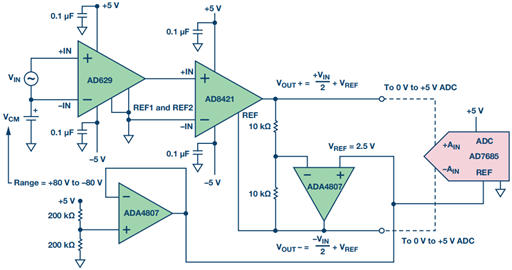

在许多应用中，ADC将需要处理大型公共模式信号存在差异的差异信号。传统的仪器放大器（IN-AMP）只有单个成品输出和有限的标准模式范围，因此在这些应用中不常用它们。为了利用这些设备的高性能和低成本，可以设计一个简单的电路将单个成品输出转换为各种输出并改善标准输入模式的范围，以使其更适合这些应用程序。本文引用：廉价仪器的许多放大器的带宽，精度和低功耗可以满足所有系统要求。使用InStruments放大器的另一个好处是，用户不必构建自己的放大器变化，从而节省了许多高成本设备。本文将提出一种简单的技术来生成低成本仪器放大器并优化其性能。在additi中在上面，解决方案的成本和性能与单芯片仪器放大器相当。图1详细介绍了提出的精度系统设计，该设计使用户可以通过高标准电压模式来测量差异信号。该电路包括输入缓冲区，ADC驱动器和参考电压源。缓冲区驱动仪器放大器参考，并将单个成品输出转换为差分输出。该电路具有非常高的标准模式电压范围。它可以处理高达±270 V的标准模式电压（通过±15 V供应加固），几乎是正向和负方向的电源电压的20倍，这是电动机控制应用的关键。此外，提供的标准模式或保护差异的差异 - 输入可提供±500 V。图1。输出放大器输入的单填充输入此应用程序使用±5 V电源，以便输入电压具有±80v平均模式范围。输出差取决于以下公式：该模式的标准输出由以下公式设置：该电路的好处是DC差的准确性取决于AD629放大器放大器和外部10kΩ电阻。此外，该电路还使用与仪器放大器相关的精确Outpu ControlT电压。尽管DC性能匹配和OP AMP电阻会影响DC共同模式输出的准确性，但这些错误可能会被信号链路上的下一个设备抑制，因此它将对系统的整体准确性产生略有影响。为了获得最佳的交流表现，建议使用高带宽和高杀人率的OP放大器。该电路中选择的OP放大器为ADA4807。为了防止ADA4807不稳定的寄生能力，电阻和反转输入之间的痕迹的长度应尽可能短。如果您需要使用较长的跟踪，则需要使用R具有较低电阻的esistor。高性能ADC通常使用单个5 V电源并具有自己的参考电压。该电压参考是使用输出差异的标准电压模式，因此不需要参考资源。因此，其输出与ADC成正比，这意味着对V焦点ADC的任何更改都不会影响系统性能。差异 - 该放大器抑制该模式的标准电压的能力取决于AD629放大器内部细分电阻器的比例匹配的习惯。因此，它比使用离散放大器的仪器放大器更好。对于具有0.1％外部电阻器的离散放大器，CMR极限为54 dB。仪器放大器结合了激光电阻微调的精度，使系统的CMR达到80 dB或更高。这些电阻都在同一材料低饮用膜中的作品，因此提供了巨大的垫子到一定温度范围。 ADC可以由单个5V电源提供动力，并且在PIN参考中具有2.5V低阻抗电压资源。这允许输出设置为中间电源，并提高向ADC输入显示的标准电压模式。示波器输出波形的曲线如图2所示。这两个仪器放大器都受益1。Vin IS 1 V PP 10 kHz正弦波在大型标准电压模式下。 V OUT+和V OUT - 分别为±0.5 V PP正弦波和余弦波。 V OUT _DIFF为1 V PP差分输出电压，即在删除标准模式信号后，v。图2。电路性能：顶部：两个完整的输出中间：具有大标准标准底部模式的输入电压：输出变化通过添加RG电阻器来增加福利仪器放大器：该电路也可以用于电动灵敏应用中。总静止电流为5 mA，使用5V双电源，仅消耗约50 mW，与使用主要ADC驱动程序（例如AD8138和AD8131差异 - 放大器）或离散放大器的其他解决方案相比，可节省多达50％。
