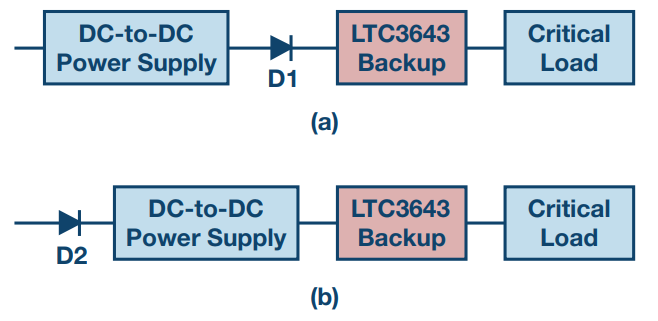

数据丢失是电信问题，工业和自动化应用，其中嵌入式系统需要可靠的功率。当硬盘驱动器和闪存执行和写入操作时，对电源的突然中断会损坏数据。设计师经常使用电池，电容器和超级电容器来存储足够的能量，以提供短期电力支持，以支撑电源中断的关键负荷。本文指出：LTC3643备用电源使设计人员能够采用相对便宜的储能元素：低电解电容器。在备份电源或保留此处提到的电源中，当电源存在时，LTC3643将在40 V处为存储电容器充电，当电源中断时，LTC3643将电源从存储电容器到关键负载。输出电压（输出）可以更改为3 V和17 V之间的任何电压。LTC3643可以轻松用于5 V和12的备份解决方案V金属，但是3.3 V火车解决方案需要过度谨慎。 LTC3643的最小工作电压为3 V，相对接近标称电压水平3.3V。如图1A所示，当使用分离二极管将备用电压供应与非批评电路分开时，此边缘非常紧。如果D1是Schottky二极管，则正向电压塌陷（作为电流和温度负载的函数）将达到0.4 V至0.5 V，最小值为3V。因此，备用电路可能不会启动。图1。（a）和（b）。二极管在图备份系统图中的分离位置。一个可行的解决方案是将二极管移至加强的DC/DC转换器的D2输入，如图1B所示。不幸的是，在这种情况下，连接到上游DC/DC电源连接的非关键负载从备用电源中吸收电源，从而减少了关键负载的功率。 3.3 V备份功率操作图2显示了解决方案FOR开发3.3 V备用电源，该电源使用隔离的MOSFET为关键负载保留能量。图1中所示的二极管的分离被P通道MOSFET Q1的低门阈值电压取代。图2。用于3.3 V riles的LTC3643解决方案的增强示意图。在3.3 V环境中运行备用电源的关键是添加RA-C系列电路。在开始时，当输入电压随着公式ICA = C×（DV/DT）而增加时，电流流过电容器Ca。该电流在整个RA中产生电势，足以增强低门阈值电压小信号N通道MOSFET Q2。当Q2打开时，它将Q1门拉入潜在的土壤中，在输入电压下，LTC36在43个电动引脚VIN之间提供了非常低的电阻路径。当将3.3 V应用于转换器时，转换器会立即开始，拉动栅极和PFO引脚级别Q1并开始为存储电容器充电。当3。3 V铁路达到稳定状态，当前的ICA降低到一定点，此时关闭了Q2阈值和Q2级别的整个RA崩溃的电压，因此不再影响备份转换器备份。此外，PFO引脚接地R3A，从而将PFI PIN电压电压级别重置为3V，以确保在输入电压电源断开连接时转换器保持正常工作。电路函数中的波形图3显示了3.3 V导轨开始时的结果。当输入电压上升时，Q2栅极的电压也会增加，从而将Q1门拉到低水平。 Q1处于增强状态，允许整个3.3 V电压达到超过Q1二极管的LTC3643。最后，Q2门的电压下降到阈值级别以下，而Q2关闭，当时LTC3643在完全运行并控制Q1门时。图3。显示了LTC3643波的灵活性这里：特别是，它可以限制用于给存储电容器充电的升压转换器电流的充电。在应减少总电流的情况下，例如：当电线长或高阻抗电压供应时，可以将电流加强设置为低水平，以减少充电电流在输入电压崩溃中的影响。这对于3.3 V导轨尤其重要。在图2中，0.05Ω电阻RS设置了充电电流的升压转换器的0.5 a（10.5 a载荷）（最大可能的极限为2 a）；其余电流发送到加载。图4显示了3.3 V导轨丢失时的波浪。当输入电压降低时，Q2栅极的电压保持不变（接近电势土壤），而ANG Q2处于偏低状态。相反，Q1门的电压急剧增加到3.3V。它爆炸了Q1，Q1主体的二极管起着分离二极管的作用，从而将负载分开从输入中。此时，备用电源持续使用，LTC3643从存储电容器中释放电源，以提供3.3 V至临界负载。图4。3.3 V电压电压的波形结论加强结论，本文中的电路使LTC3643成为3.3 V电压金属的备用功率解决方案。 LTC3643使用低电解电容器作为储能组件来简化备用电源。
